modoの基本15
二重ベベルはローポリ編集の神技

出来るだけローポリで作り込みたいときはベベル処理を活用しましょう。

前回作成した長球(長楕円体)をサンプルに解説してみます。

まが上2つのポリゴンを選択してベベル(B)を実行します。

続けてもう一度ベベル(B)を実行します。これで都合2回同じ位置でベベル処理を実行したことになります。

次に選択範囲を下に移動させます。

移動後にベベル(B)を実行します。

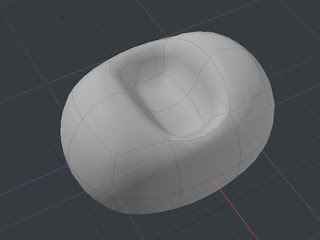

これで綺麗な穴のような形状が完成です。

ちなみに、上のベベル処理を1回、下のベベル処理を無しとした状態が上です。この状態から今回の完成形を作り込むのは少し大変です。

なお、形状メニューの[サブディビジョンへ変換(Tab)]でカクカクの状態にしても一連の編集は可能ですが、目視しても違い画解りにくいので、滑らか表示の方がこの処理は向いていると思います。

modo 14.0v1
